سائق كومة ذاتية الدفع

سائق كومة ذاتية الدفع

آلة تكديس السيارات الخاصة Dongfang

سائق كومة حلزوني طويل ، أنواع من رافعات ذاتية الدفع ومركبة على شاحنات ، سيارات ، زراعي ثلاثي العجلات بأربع عجلات ، جرار يمكن تركيبه! الوظيفة أكثر اكتمالا ، ونطاق الاستخدام أوسع!

بعد الحفر إلى عمق التصميم لثقب الحفر اللولبي الطويل والخليط المضخوخ في الأنبوب ، يجب إتقان وقت رفع أنبوب الحفر بدقة. يجب أن يتطابق حجم ضخ الخليط مع سرعة سحب الأنبوب. عند مواجهة الرمل المشبع أو الطمي المشبع لا يجب إيقاف المضخة لتحضير المواد ؛ يجب التحكم في سرعة فصل الأنبوب بسرعة موحدة ، ويجب التحكم في سرعة فصل التيار عند حوالي 1.2-1.5 متر / دقيقة. في حالة التربة الطمي أو الموحلة ، يجب وضع سرعة فصل التيار بشكل صحيح بطيء.

تتكون من كتلة البكرة العلوية ، وقائمة مستقيمة ، وقوس قطري ، وإطار كومة المشي الهيدروليكي ونظام الحفر

نموذج سائق كومة DZJ4-12M

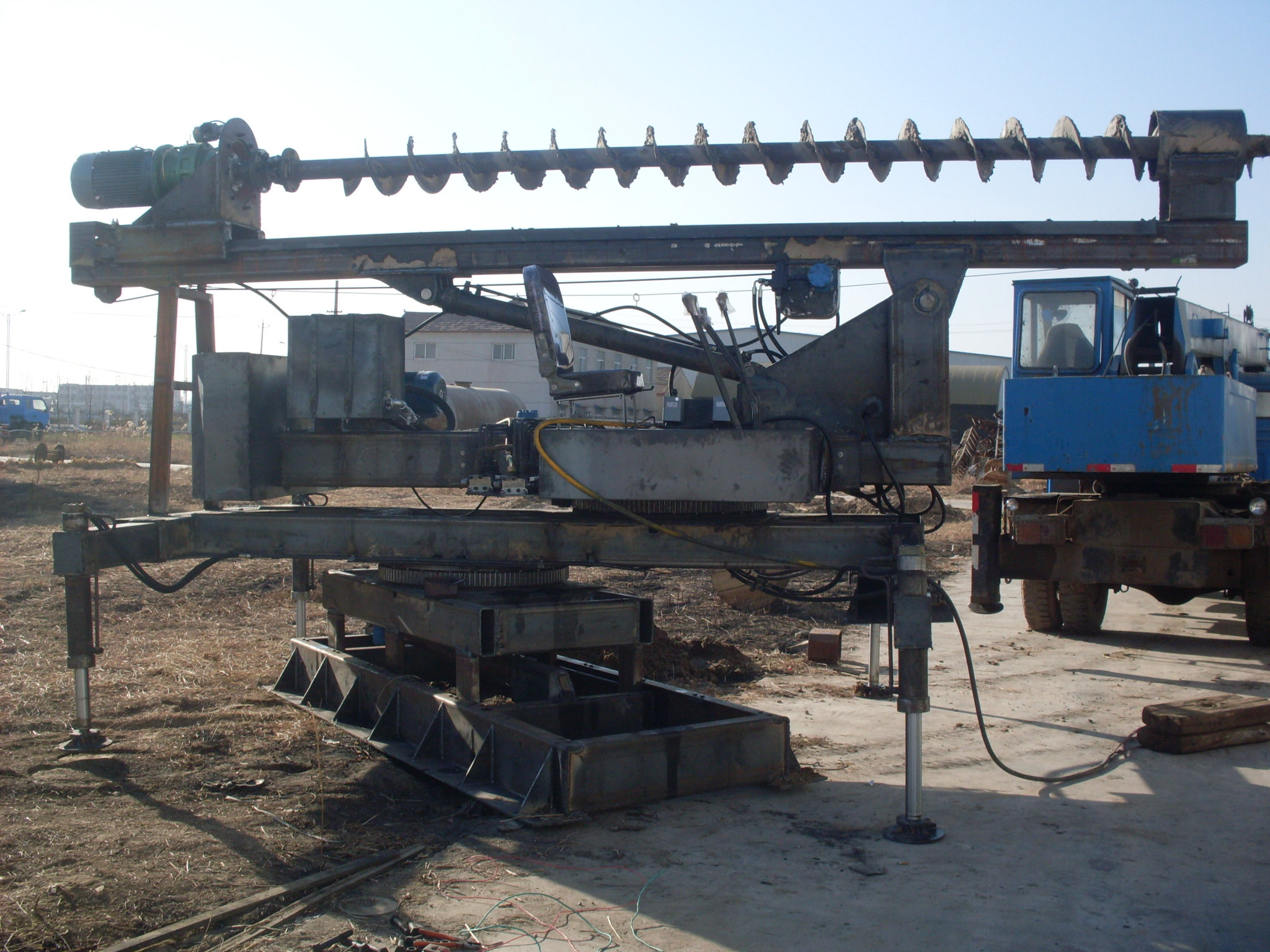

تشمل الماكينة إطار كومة المشي الهيدروليكي ونظام الحفر. يعتمد إطار الوبر على هيكل المشي الهيدروليكي ، والذي يتمتع بدرجة عالية من الأتمتة ويمكنه المشي وتدوير 360 درجة بمفرده ، وهو مجهز بأربعة أرجل هيدروليكية واسطوانة زيت المشي للمساعدة في المشي والدوران مع زيادة استقرار الماكينة بأكملها أثناء البناء ، ويمكن نقل الماكينة بأكملها . العمود عبارة عن عمود صندوق قابل للطي مع وصلة شفة ، يعتمد العمود على أقنعة عالية السُمك ويتم ثنيها بواسطة آلة ثني كبيرة ، ويتم لحامها بواسطة لحامين وأربعة لحامات تضاف إلى العمود كل 60 سم. يتم إصلاح الأضلاع لزيادة مقاومة الانثناء والانحناء للعمود. يتم التحكم في العمود بواسطة أسطوانتين هيدروليكيتين بسعة متغيرة. يتضمن نظام الحفر رأسًا كهربائيًا وأداة حفر ، وعمود الإخراج لرأس الطاقة وأداة الحفر اللولبية مجوفًا ، ويستخدم محرك الوبر لولبية طويلة لعمل الثقوب ، ويمكن ضخ الخرسانة أو الطين من خلال الأنبوب المركزي لأنبوب الحفر لبناء كومة CFG. ، والتي يمكن حفرها وإكمالها في آلة واحدة في وقت واحد ، ويمكن أيضًا استخدامها لإطار كومة المشي الهيدروليكي الجاف الذي يتكون أساسًا من مجموعة البكرة العلوية والعمود ودعامة قطرية والهيكل وآلية المشي وآلية الدوران وآلية الونش وغرفة التحكم والنظام الهيدروليكي والكهربائي تكوين النظام.

العمود المستقيم قابل للطي ، يعتمد هيكل مستعرض الشكل على شكل صندوق واتصال شفة. تم تجهيز جانبي العمود بشرائح مستديرة أو مربعة كدليل لرأس الطاقة والحركة لأعلى ولأسفل لقضيب الحفر ومقاومة الالتواء. يستخدم العمود القابل للطي على شكل صندوق والمزود بهذا النوع من جهاز الحفر أسطوانات هيدروليكية للإقلاع والهبوط ، وهو مناسب وسريع ، ولا يحتاج إلى التفكيك أثناء النقل. الجزء السفلي من العمود مفصلي مع اللوحة العلوية ، والجزء الخلفي الأوسط مفصلي مع الدعامة القطرية ، ويحتوي الجزء العلوي من العمود على مجموعة بكرة ، والتي تستخدم لإكمال الإقلاع والهبوط لرأس الطاقة والقفص الفولاذي وقناة الحقن. يمكن أن ينزلق رأس الطاقة لأعلى ولأسفل على طول المنزلق ويمكن إزالته عند التحقق منه.

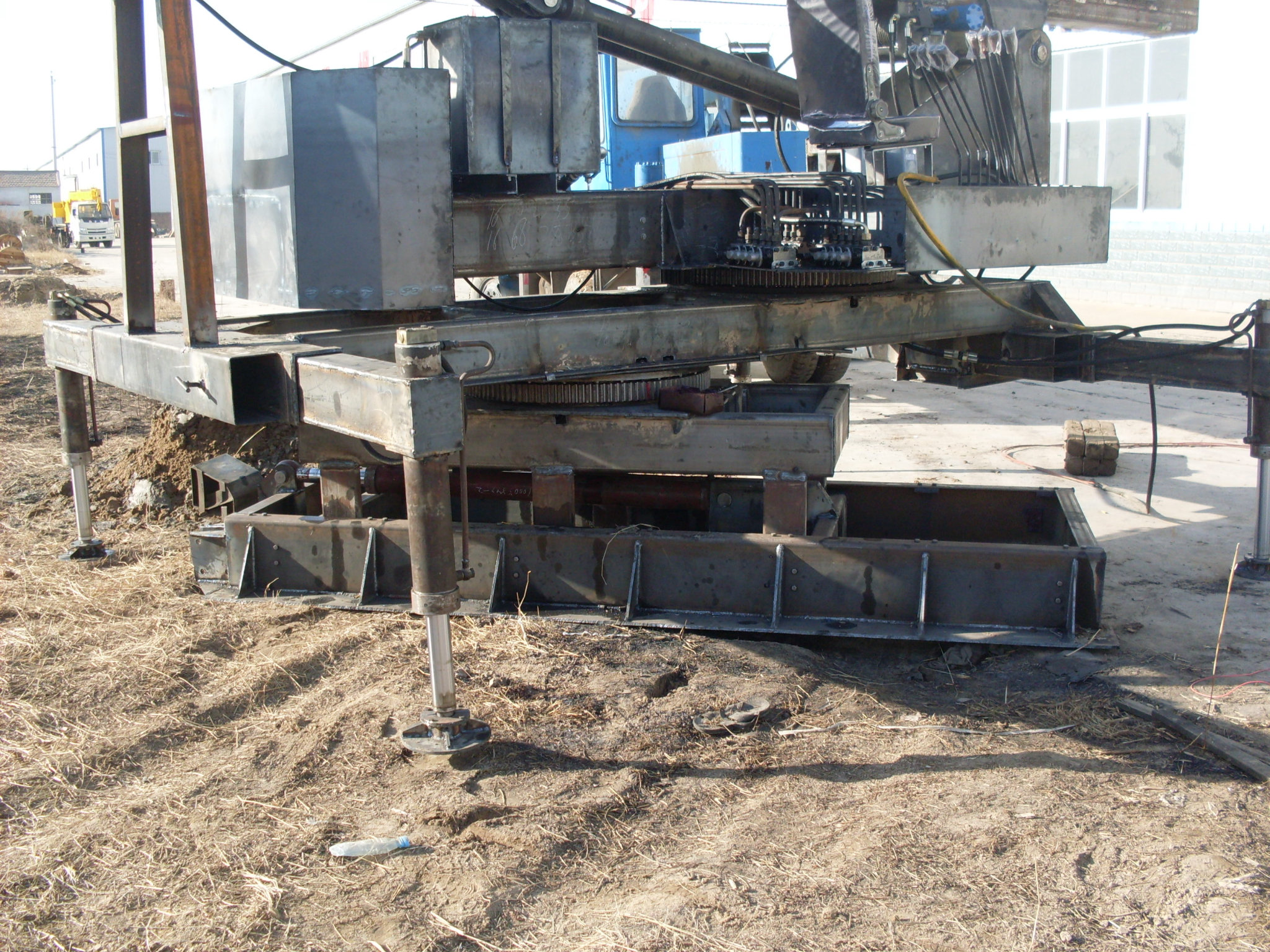

آلية المشي هي المشي الهيدروليكي. يتم دعم الأسطوانة الهيدروليكية للأرجل الأربعة على الأرض ، ويتم دفع الهيكل السفلي عن الأرض بواسطة النظام الهيدروليكي لتحقيق قيادة أحذية سائق الوبر ، ثم يتم سحب الأرجل ، ويتم سحب الهيكل بواسطة الأسطوانة الهيدروليكية لسحب الهيكل إلى الأمام. تمكن العملية سائق الكومة من المضي قدما.

يتم تشغيل آلية الدوران بواسطة محرك هيدروليكي متوسط السرعة من خلال المخفض ، وبتعاون مع الأسطوانات الهيدروليكية الأربعة ، يمكن لمحرك الوبر تحقيق دوران بزاوية 360 درجة. نظرًا لأن المحرك الهيدروليكي يتميز بخصائص القوة المستقرة ، والتشغيل السلس ، والجمود الدوراني الصغير وكفاءة البدء العالية ، فإن محرك الكومة لديه مزايا الدوران المستقر ، وعدم التأثير ، وعدم الاهتزاز ، والاستقرار الجيد للآلة بأكملها وعمر الخدمة الطويل.

يستخدم رأس الطاقة آلية تخفيض السرعة بثلاث حلقات ، والتي تعد بالفعل منتجًا ناضجًا إلى حد ما. يتميز المخفض المزود بفتحة مركزية كبيرة بقدرة حمولة زائدة عالية وهيكل مدمج وضوضاء منخفضة وعمر افتراضي طويل ، وهو جهاز الطاقة الأكثر مثالية لأجهزة الحفر المحلية. وتتكون من محركين مبردين بالهواء ومخفضات وأكواع وأجهزة عادم ورفوف رفع وانزلاق. عند العمل ، يقوم المحركان بدفع مخفض السرعة من خلال أداة التوصيل للدوران بسرعة عالية ، ويؤدي عمود السرعة المنخفضة عبر الحافة إلى تحريك قضيب الحفر وقمة الدوران.

يتكون من 7 أسطوانات هيدروليكية. يحتوي على 4 أسطوانات مدمجة ، وأسطوانة سير واحدة ، واسطوانتي رفع. يتم توزيع أسطوانات زيت الركائز على الزوايا الأربع للآلة لتحقيق ارتفاعين يبلغ 1.1 متر و 1.6 متر ، وتستخدم أسطوانات بارتفاعات مختلفة وفقًا لنموذج الماكينة. توجد أسطوانة الزيت المتنقلة في منتصف هيكل الماكينة بالكامل ، وتستخدم أسطوانات الزيت الأربع للرفع ، بحيث تتقلص أسطوانة الزيت المتنقلة وتسحب الهيكل لتحرك الماكينة بالكامل إلى الأمام. يبلغ طول أسطوانة المشي 1.6 متر ، وبالتالي فإن خطوة المشي في الماكينة 1.6 متر. توجد أسطوانة الانتفاخ في الجزء الأمامي من اللوحة الوسطى ، ويوجد الجزء السفلي من العمود في الخلف ، والذي يعمل بشكل رئيسي كدعم للعمود. يمكن تشغيل تقلص 7 أسطوانات في غرفة العمليات.

تقع غرفة التحكم أمام الرافعة الرئيسية في الجزء الخلفي من جهاز الحفر ، ولها هيكل من الحديد ونوافذ من ثلاث جهات لضمان رؤية واسعة وأمان وراحة!
